一、分时分温热计量控制器工作原理

在一个供热系统中，一般既有24小时连续供热的用户（如家属区），又有间歇性供热的用户（如体育馆），由于两种供热需求不同的用户共存于一个供热管网系统中，使得间歇性供热用户不得不在夜间也进行无效供暖，造成了很大的能源浪费。桑尼得分时分温热计量控制器根据用户不同时间段对室内温度（或者回水温度）的不同要求，通过对电动调节阀门进行调节，进而改变用户的循环水流量，达到精确调节用户室内温度（或者回水温度），即按需供热的目的。

二、分时分温热计量控制器技术参数

1.产品材质：镀漆铁皮柜，厚度1.5mm

2.产品尺寸：500mm*400mm*160mm

3.产品重量：14kg

4.安装方式：壁挂式安装，距离配电柜≥1.5m

5.分时分温热计量控制器适用场合：单栋楼宇、供暖步调一致的区域

6.工作环境：湿度≤40%，温度0~30℃，低粉尘，低电磁干扰，无振动

7.产品信息：4AI2AO

8.电源：控制柜需外接AC220V电源

9.控制精度：0.5%

分时分温热计量控制器工作原理：当室内温度低于该时间段设定室内温度时，阀门开度自动增大；当室内温度高于该时间段设定室内温度时，阀门开度自动减小。在节能的同时，计量本栋楼宇的热消耗量，并进行用热分析。

三、分时分温热计量控制器功能简述

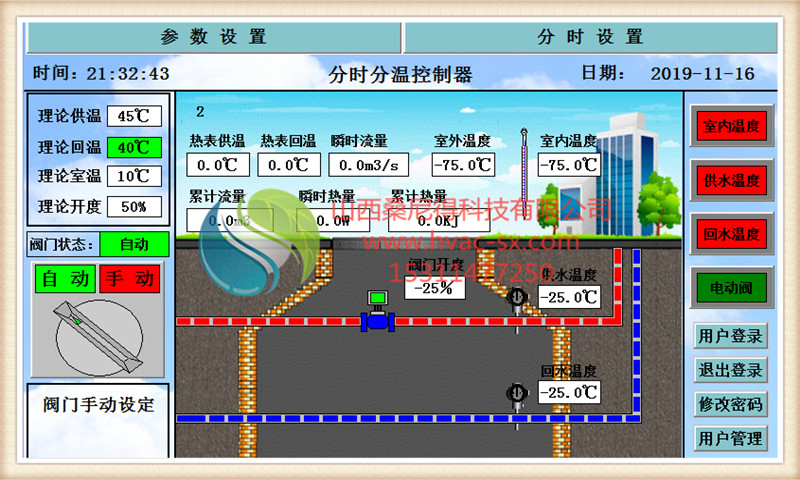

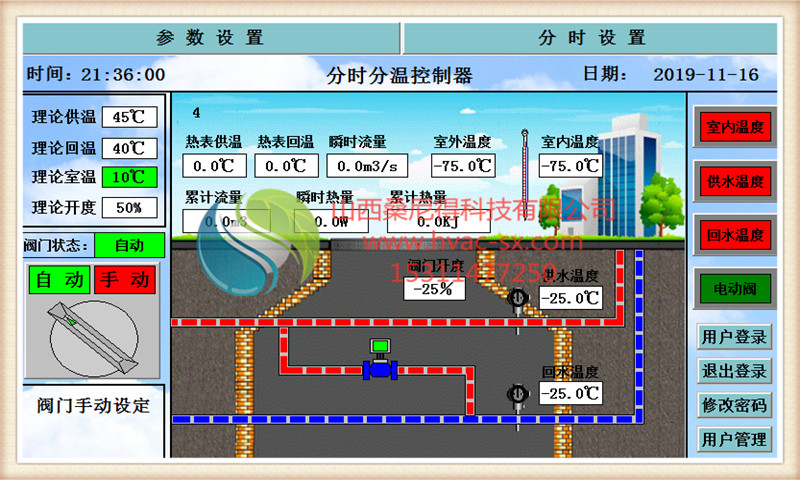

1.7寸彩色触摸屏人机对话界面，交流环境友好，操作简单；

2.分时分温热计量控制器采集室内温度、供水温度、回水温度、阀门开度、瞬时流量、瞬时热量、累计热量、累积流量；

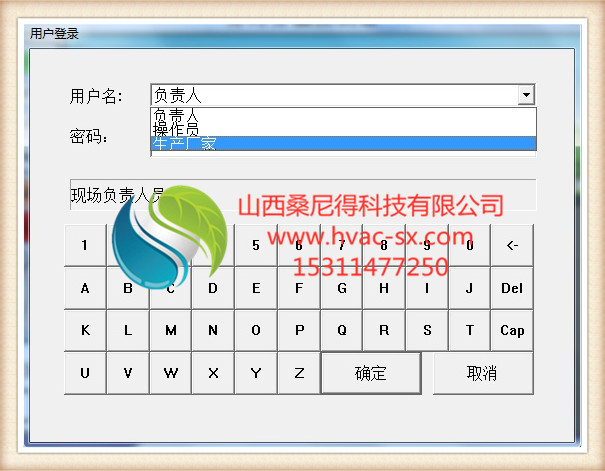

3.具有管理员、操作员、负责人三级操作权限，防止越权操作而导致供热事故；

4.支持手动阀门设定开度；

5.支持传感器数据在线校正，免去现场传感器校正工作；

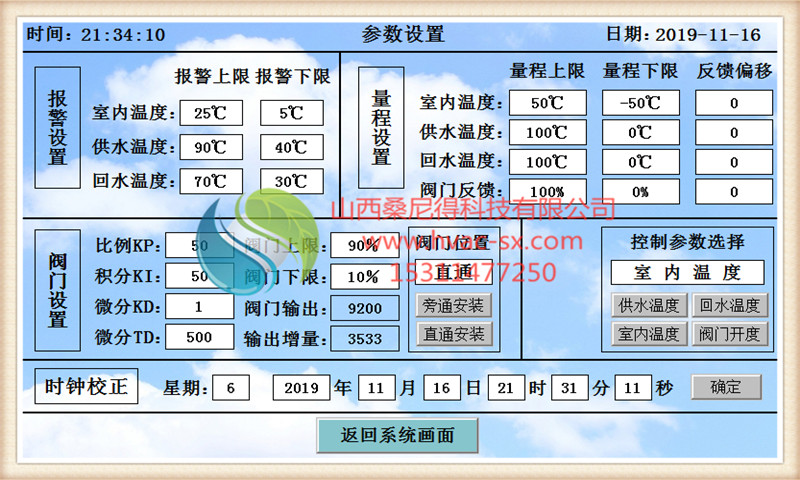

6.具有回水低温保护功能，具有室内温度低温保护功能，防止系统末端温度过低而产生供热事故；

7.支持多种阀门安装方式，分别支持直通位置逻辑和旁通位置逻辑；

8.具有分时段控制室温、控制水温、控制开度以及控制供水四种控制方式；

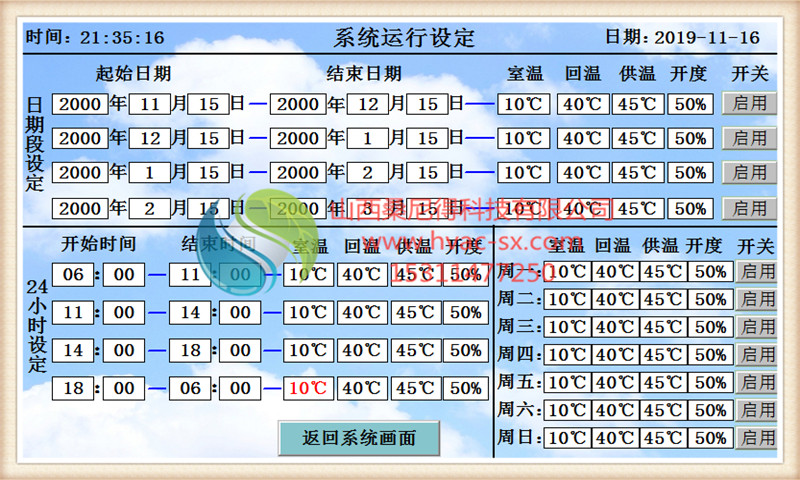

9.可以分时段控制室温、供水温度、回水温度以及阀门开度，时间段可以按照年月日划分、按照一天24小时划分、按照周六日划分，各种时间段划分具有优先级；

10.具有历史报表查看功能；

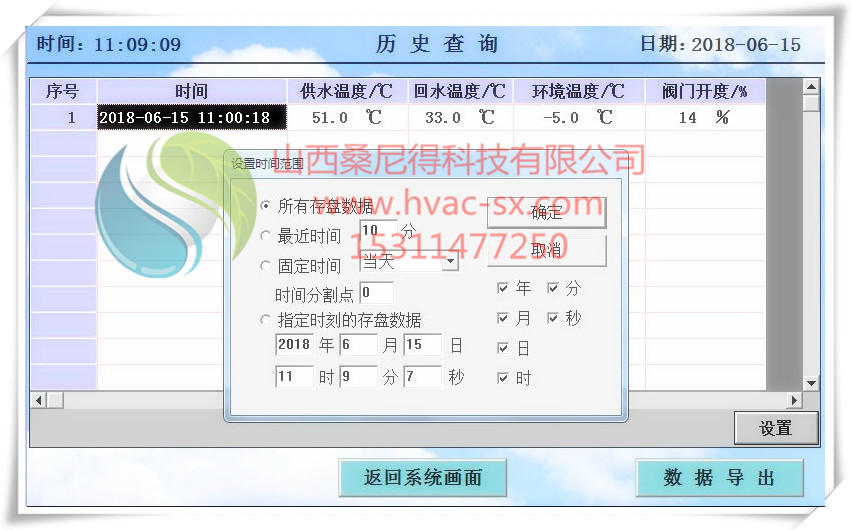

11.具有历史曲线调阅功能；

12.具有数据超上下限报警功能；

13.具有能耗对比分析功能，环比、同比分析；

14.具有数据断电保持功能，控制器断电重启后无需再次设定运行参数；

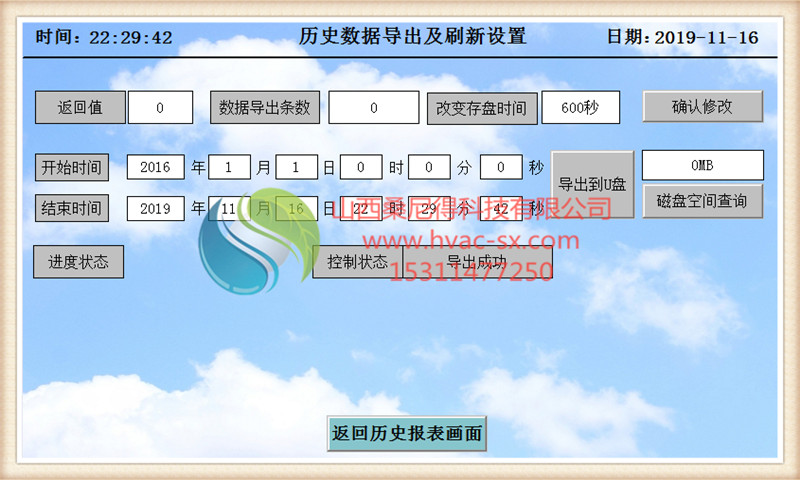

15.具有历史运行数据导出功能，插入U盘即可导出；

16.支持数据远程监控平台，有远程通信端口；

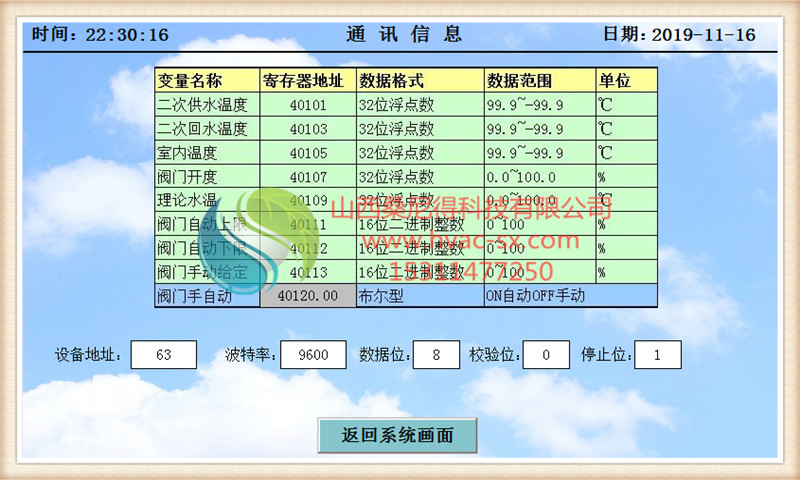

17.支持modbus-RTU标准协议，具有开放端口。

四、分时分温热计量控制器配套设备

1.分时分温热计量控制器专用室内温度传感器

量程：0℃~50℃；信号模式：4~20ma；感温元件：pt100；安装位置：室内壁挂。作用：采集室内温度。

2.分时分温热计量控制器专用水温传感器

量程：0℃~100℃；信号模式：4~20ma；感温元件：pt100；插深：50mm。

作用：采集供回水温度。

3.串口服务器

功能：以局域网网线方式实现就地与远程同步通讯。

4.GPRS-DTU

功能：以广域网无线方式实现就地与远程同步通讯。

五、分时分温热计量控制器节能简析

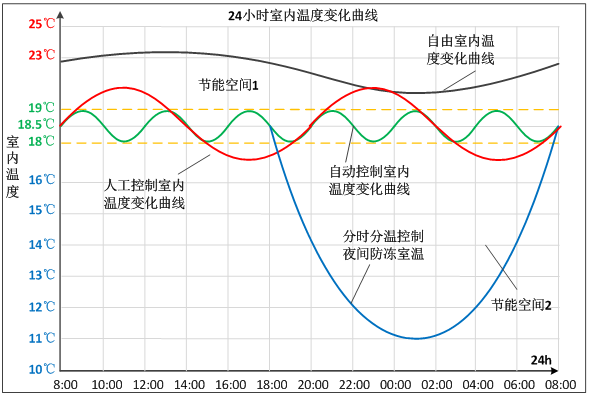

在安装分时分温热计量控制器系统前，按照传统的供热方式，若不加人工干预，一天24小时之内的室内温度基本不变，且室内平均温度处于较高水平，在夜间无人时段或者睡眠时段，有很大一部分热能被浪费，如上图中的黑色曲线；若加以人工干预，则室内平均温度呈较大波动变化，如上图中红色曲线，降低了用户的舒适度的同时，没有合理解决夜间能源浪费问题。安装桑尼得分时分温控制系统后，绿色曲线为建筑恒温控制情况下室内温度变化曲线，蓝色曲线为公共建筑夜间防冻降温曲线，上图中蓝色曲线与绿色直线包围的范围为节能空间，可见分时分温热计量控制器节能空间极其可观。

黑色曲线：自由状态下室内温度；

红色曲线：人工控制下室内温度；

绿色曲线：自控状态下室内温度；

蓝色曲线：夜间防冻室内温度；

自动控制下，室内温度可以保持在设定值±0.5℃范围内，精确控制效果与人工控制效果相比，室内温度更稳定更舒适；通过工作时间的精确温控与非工作时间的防冻保温，分时分温控制具有相当大的节能空间。对于供热面积较小的公建，选择室内温度作为控制参数；对于控制面积较大的公建，选择回水温度作为控制参数。
