一、换热站无人值守控制器工作原理

针对当前换热站的主要功能来考虑，换热站无人值守控制器主要是对换热站的电动阀门、循环泵、补水泵、水箱给水泵的自动控制，以及对二次管网的压力、温度采集监视，减少供热单位在换热站的人力分配实现远程自动监管，从技术手段上改变传统的管理方式，实现在线监控，极大的提高测试诊断的技术含量，同时为热网故障诊断工作者提供运行平台。

二、换热站无人值守控制器技术参数

• 1.尺寸：500mm*400mm*160mm
• 2.材质：1.5mm冷轧铁皮，喷塑
• 3.电源：AC220V±10%
• 4.工作环境：0~40℃，IP54，湿度≤40%，温度0~30℃，低粉尘，低电磁干扰，无振动
• 5.安装方式：壁挂式安装，距离配电柜≥1.5m
• 6.控制精度：0.5℃
• 7.产品重量：21kg
• 8.适用场合：直供锅炉房采暖系统、间供式锅炉房采暖系统、锅炉房热交换站、小区热交换站、电厂余热蒸汽热交换站

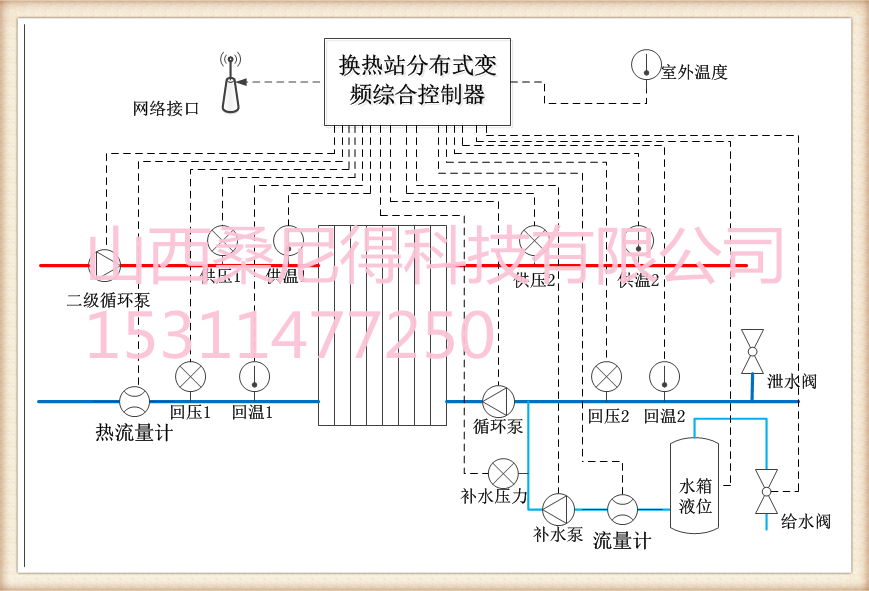

• 9.产品IO信息：AI：室外温度、一次供水温度、一次回水温度、二次供水温度、二次回水温度、二次供水压力、二次回水压力、补水压力、水箱液位、阀门开度反馈、循环泵频率反馈、补水泵频率反馈；DI：给水阀起停状态、循环泵起停状态、补水泵启停状态；AO：循环泵频率给定、补水泵频率给定、阀门开度给定；DO：循环泵启停、补水泵启停、给水阀开关；通讯扩展口：补水流量、一次网热量、远程通讯。

三、换热站无人值守控制器功能简述

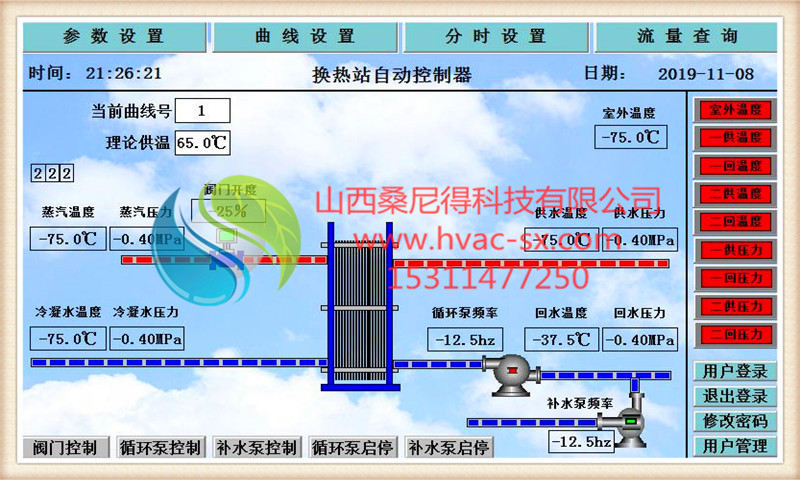

1.换热站无人值守控制器显示换热站内各运行参数。

2.换热站无人值守控制器具有气候补偿功能，根据室外温度设置对应供水温度。电动调节阀在自动调节状态时，二次网供水温度自动跟随室外温度补偿曲线。

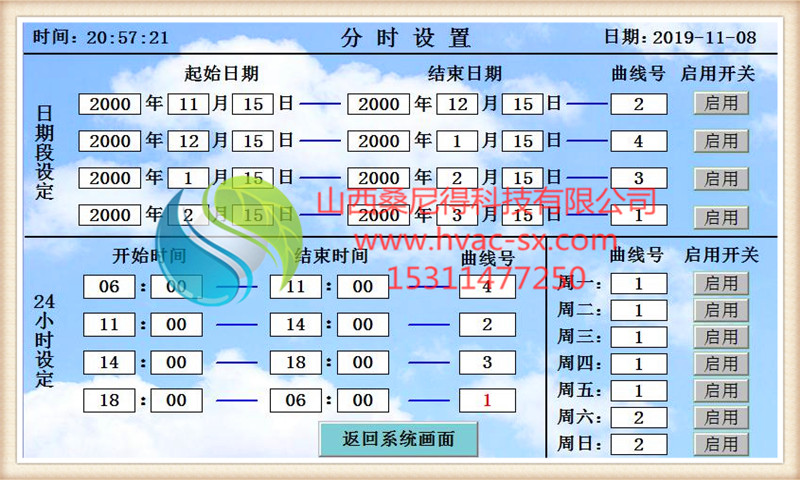

3.可以分时段设置各个时间段的温度补偿梯度，当前时间运行到设定时间范围时，在补偿曲线计算出的供水温度上，与相应温度梯度相加即为当前时间段的理论供水温度。

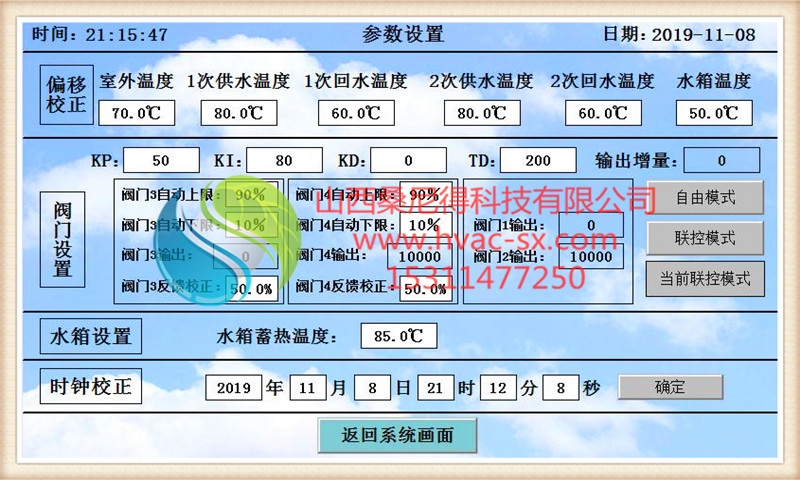

4.支持设置传感器量程上下限，并且支持远程校正传感器反馈信号，设置相应温度、压力以及频率的报警上下限。

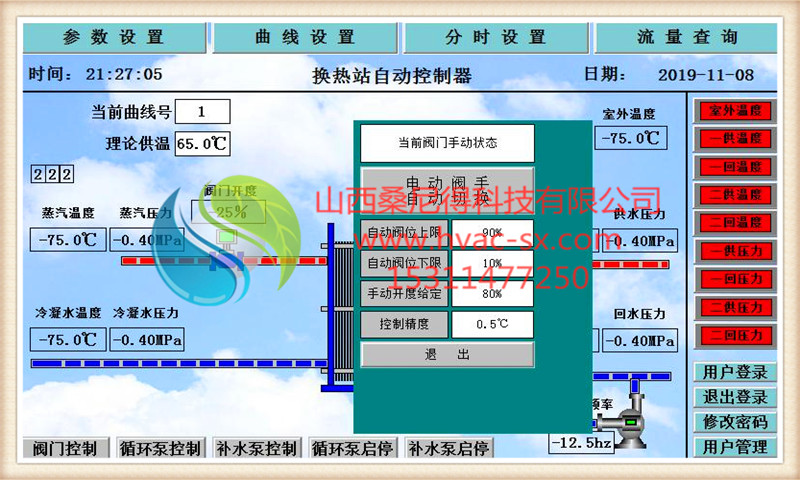

5.电动调节阀支持手动功能和自动功能，手动状态时，手动设定阀门开度，自动状态时，按照气候补偿功能自动控制开度变化。

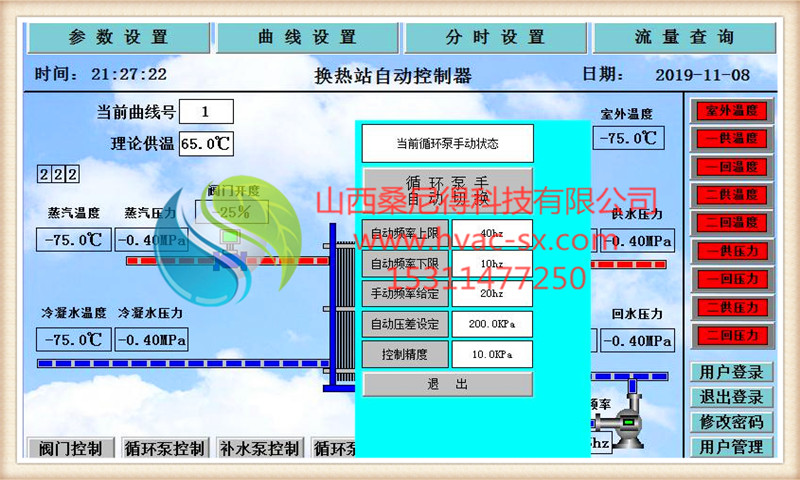

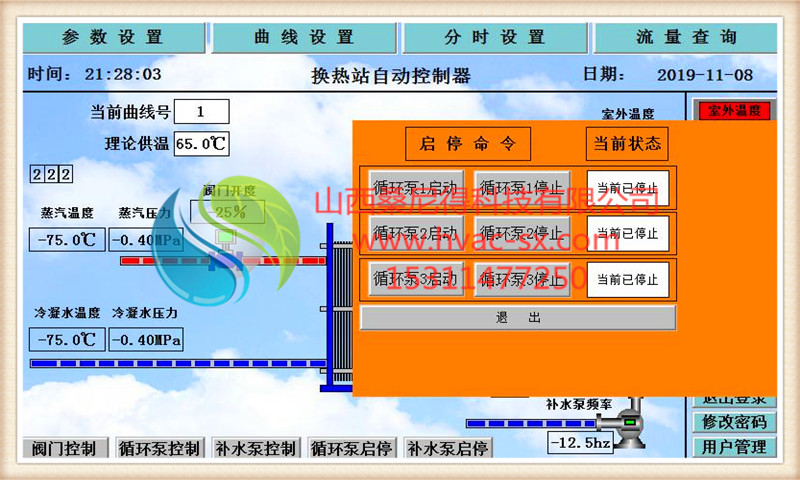

6.具有循环泵起停功能，循环泵变频手自动功能。当循环泵手动状态时，手动输入循环泵频率；当循环泵自动状态时，系统根据二次网供回水压差进行变频调节。

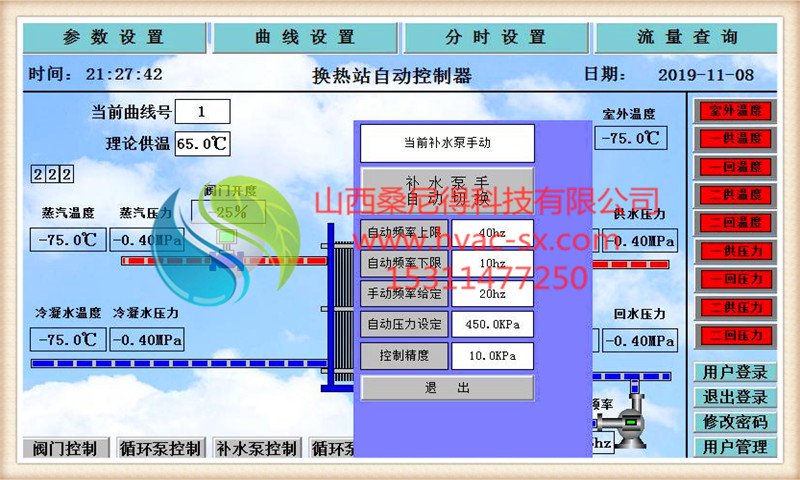

7.具有补水泵启停控制，补水泵手自动控制功能，手动状态时，补水泵频率手动设定，自动状态时，补水泵根据回水压力自动调节频率。

8.水箱自动加水，当水箱液位低于报警值时，给水电磁阀自动打开，水箱加水；当水箱液位高于报警值时，给水电磁阀自动关闭，水箱停止加水。当水箱液位低于报警值时，补水泵停止补水，并且处于停止状态，防止补水泵空载烧坏电机。

9.泄压阀手自动控制，手动时，手动控制泄压阀打开或者关闭，自动时，泄压阀根据回水压力上限值自动打开或者关闭。

四、换热站无人值守控制器配套设备

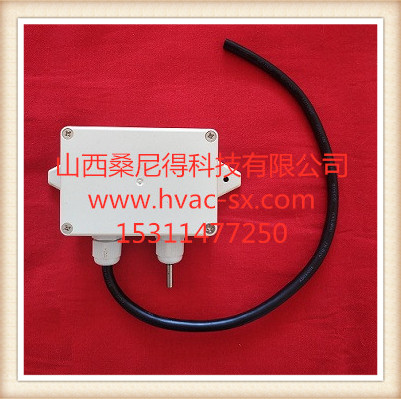

1.换热站无人值守控制器专用室外温度传感器

量程：-50℃~50℃；信号模式：4~20ma；感温元件：pt100；安装位置：室外壁挂。

作用：采集室外温度。

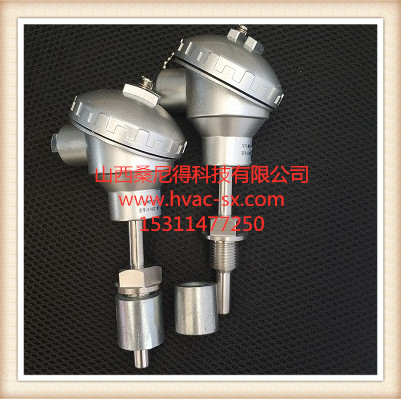

2.换热站无人值守控制器专用水温传感器

量程：0℃~100℃；信号模式：4~20ma；感温元件：pt100；插深：50mm。

作用：采集供回水温度。

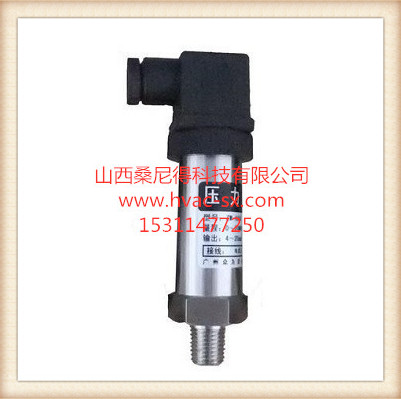

3.换热站无人值守控制器专用压力传感器

量程：0~1.6MPa；信号模式：4~20ma。

作用：采集供回水压力。

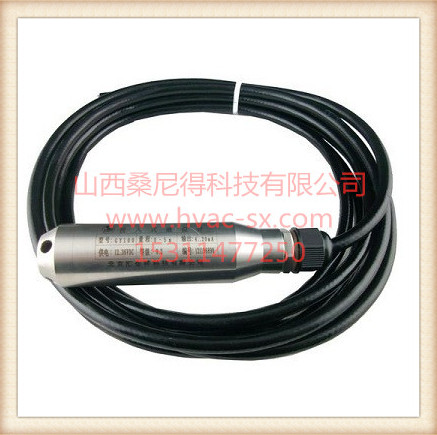

4.换热站无人值守控制器专用液位传感器

量程：0~3m；信号模式：4~20ma。

作用：采集水箱液位。

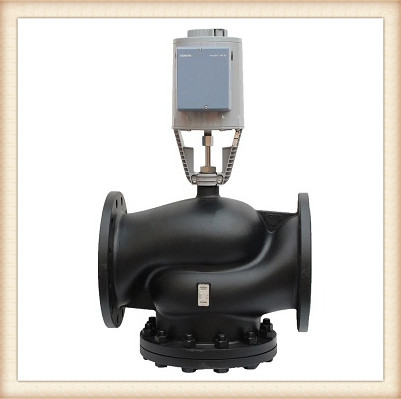

5.换热站无人值守控制器专用电动调节阀

供电方式：AC24V；信号模式：0(2)~10V/0(4)~20ma；作用：调节进入板式换热器的流量大小。

6.电磁阀

供电方式：AC220V；作用：水箱给水阀、安全泄压阀。

7.串口服务器

功能：以局域网网线方式实现就地与远程同步通讯。

8.GPRS-DTU

功能：以广域网无线方式实现就地与远程同步通讯。

五、换热站无人值守控制器节能分析

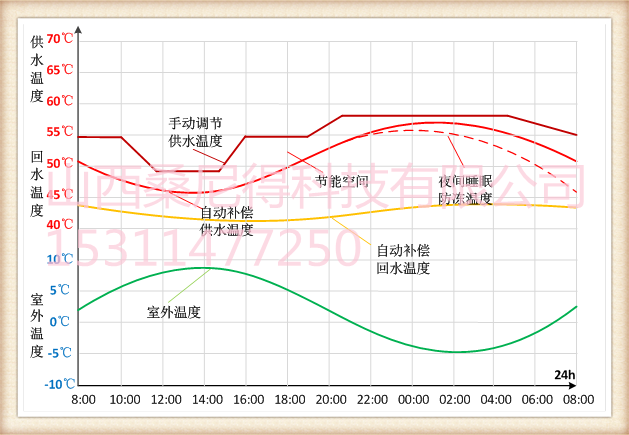

换热站无人值守控制器节能分析：

红色折线：传统人工手动控制；

红色曲线：换热站无人值守控制器自动温度补偿控制；

黄色曲线：换热站无人值守控制器自动状态回水温度；

绿色曲线：室外温度变化曲线；

自动温度补偿控制模式下，供水温度实时跟踪室外温度变化，保持回水温度与室内温度相对稳定平滑过渡，红色折线与红色曲线之间包围的面积为气候补偿节能空间。红色折线为传统司炉工24小时内手动调控4次的效果，由图可知，与换热站无人值守控制器控制不具有可比性。
