气候补偿器由何而来

在传统的供热控制理念中，基本上都是由司炉工根据前一天晚上的天气预报对次日的供水温度或者回水温度进行调节。当晴天时，手动调节锅炉出水温度使之降低，当阴天雪天风天时，手动调节锅炉供回水温度使之升高。

在这个过程中，司炉工主要依靠主观感受以及往年历史纸质记录对水温进行大致调节。而对于一个锅炉房或者换热站来说，整体循环温差相差1℃所体现出来的能耗差别是很大的，当这个差别扩大到一个供暖季的120天时，因粗放型调节造成的浪费将是巨大的。

在此基础上，基于室外温度气候补偿自动调节的控制器很有必要得到广泛应用。室外温度发生变化时，气候补偿器就是专门为了解决看天烧炉与粗放型控制而诞生的，气候补偿器的广泛应用代表着供热领域真正进入自动化、节能化以及数据化的新阶段。

一、气候补偿器工作原理

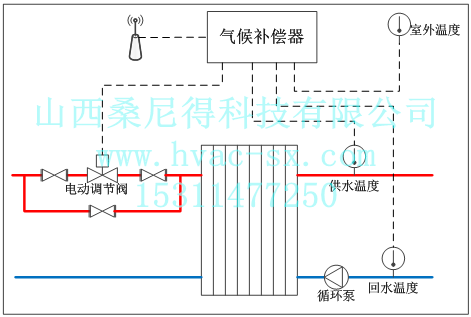

室外温度发生变化时，气候补偿器通过对电动调节阀开度进行调节，使用户供水温度时刻随室外温度变化而自动调节，使供热量与耗热量时刻处于平衡状态，避免了供水温度过高导致热量浪费，以达到用户室内温度相对稳定舒适的目的。

换热站气候补偿器为最标准的气候补偿器，在此基础上，我司研发了换热站一拖二气候补偿器、锅炉气候补偿器、热泵气候补偿器、空调气候补偿器等，以满足不同的现场需求。

二、气候补偿器技术参数

1.尺寸：500mm*400mm*160mm

2.材质：1.5mm冷轧铁皮，喷塑

3.电源：AC220V±10%

4.工作环境：0~40℃，IP54，湿度≤40%，温度0~30℃，低粉尘，低电磁干扰，无振动

5.安装方式：壁挂式安装

6.IO信息：4AI2AO8DI6DO

7.控制精度：0.5%

8.产品重量：14kg

9.安装方式：壁挂式安装，距离配电柜≥1.5m

对于间供系统，室外温度降低时，电动两通阀开度自动增大，使进入换热器的热源流量加大；室外温度升高时，电动两通阀开度自动减小，使进入换热器的热源流量减小；对于旁通安装，逻辑正好相反。

10.适用场合：间供式锅炉房采暖系统、锅炉房热交换站、小区热交换站

三、气候补偿器功能简述

1.液晶操作界面，操作简单；

2.采集室外温度、供水温度、回水温度、阀门开度；

3.支持手动阀门设定开度；

4.具有1条“室外温度-供水温度”补偿曲线；

5.支持传感器数据在线校正，免去现场传感器校正工作；

6.支持多种阀门安装方式，分别支持直通位置逻辑和旁通位置逻辑；

7.支持控制供水温度和控制回水温度两种控制方式；

8.气候补偿器具有回水低温保护功能，防止系统末端温度过低而产生供热事故；

9.具有数据超上下限报警功能；

10.具有数据断电保持功能，控制器断电重启后无需再次设定运行参数；

11.气候补偿器支持数据远程监控平台，具有远程通信端口；

12.气候补偿器支持modbus标准协议，具有开放端口。

四、气候补偿器配套设备

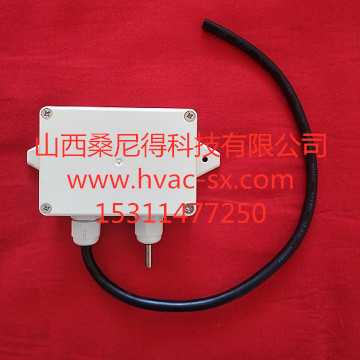

1.气候补偿器专用室外温度传感器

量程：-50℃~50℃；信号模式：4~20ma；感温元件：pt100；安装位置：室外壁挂。

作用：采集室外温度。

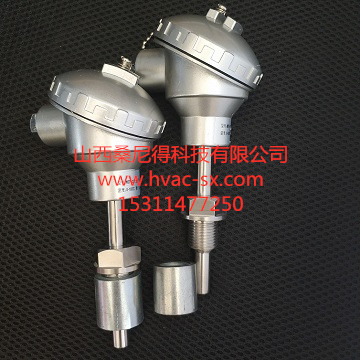

2.气候补偿器专用水温传感器

量程：0℃~100℃；信号模式：4~20ma；感温元件：pt100；插深：50mm。

作用：采集供回水温度。

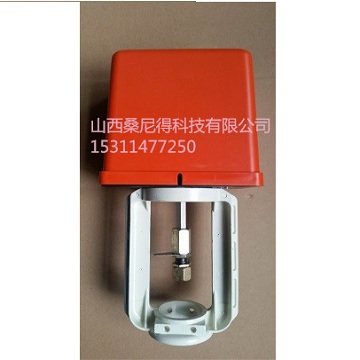

3.气候补偿器专用电动调节阀

供电方式：AC24V；信号模式：0(2)~10V/0(4)~20ma；作用：调节进入板式换热器的流量大小。

4.串口服务器

功能：以局域网网线方式实现就地与远程同步通讯。

5.GPRS-DTU

功能：以广域网无线方式实现就地与远程同步通讯。

五、气候补偿器节能分析

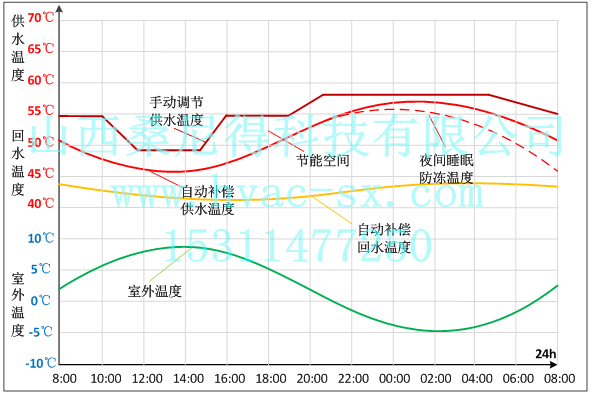

红色折线：传统人工手动控制；

红色曲线：气候补偿器自动温度补偿控制；

黄色曲线：气候补偿器自动状态回水温度；

绿色曲线：室外温度变化曲线；

自动温度补偿控制模式下，供水温度实时跟踪室外温度变化，保持回水温度与室内温度相对稳定平滑过渡，红色折线与红色曲线之间包围的面积为气候补偿器节能空间。红色折线为传统司炉工24小时内手动调控4次的效果，由图可知，与气候补偿器自动控制不具有可比性。

六、气候补偿器案例节能分析

北京幸福家园小区供热面积123456平米。

冬季供热时长从11月15>日至3月15日，共计120天，冬季室外平均温度-1.6℃。

在未进行节能改造前，供热时间段内，随着气候环境变化，室内温度在19℃至22℃之间波动。

节能改造后，室内温度在±0.5℃，即室内温度在18℃至19℃。

节能改造前，该小区每个供暖季消耗天然气1234560m3，已知该区域天然气价格为2.8元/GJ；则节能改造前该小区每个供暖季采暖费用为3456768元，节能改造后，供暖季节约燃气费用总额为311109元。

由此可见，对于一般供热小区，仅仅需要一个供暖季即可将投入的改造成本收回。
