一、无线温度采集器产品介绍

无线温度采集适用于所有需要进行温度监控和测量的场合。环境温度由监控中心软件远程读取，代替过去由人工完成的采集任务；同时监控中心对无线温度数据进行存储和查询统计。系统自动采集监测点温度、并通过GPRS的方式发送实时温度数据到监控中心，从而有效的监控测量点温度。

一个完整的无线温度采集系统包括以下部分：无线温度传感器、数据集中器、数据采集器、监控平台。

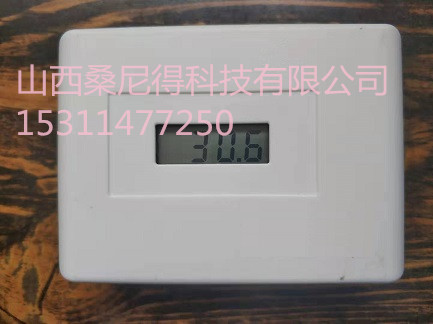

1.1无线温度采集器

1.外壳经历了数次开模并改版，最终确定以单行数码显示为主界面，材质选择ABS阻燃材料。

2.采用超大容量电池，电池的重量占产品总重的60%以上，具有超长待机能力，在正常温湿度情况下，电池供电时长不低于3年。产品集成了通用充电接口，充电至100%用时不超过30分钟。

3.产品采用强硬的壁挂式安装，安装位置的单一性，彻底避免用户摆放不慎而造成数据测量不准确。

4.产品具有基于lora特色的超强穿透能力，经实测可以轻松穿透10层浇筑结构楼层而信号稳定,空旷地带可达3KM。

1.2数据集中器

1.数据集中器由5V2A定制型电源适配器、480Mhz天线以及接收模块组成。

2.数据集中器对安装环境拥有很强的适应性，可安装在弱电信号箱内、热力天井内、室外遮阳雨棚内，只需AC220V市电。

3.在阻挡物较少的空旷环境内，一台数据集中器可以接收到周围500米范围内数十上百台无线温度采集器信号。

1.3数据采集器

1.数据采集器集成了RS485通讯端口，该通讯端口可以接受来自上位机、PLC主站、GPRS-DTU等监控系统的采集命令，对命令的传达响应达到了毫秒级。

2.数据采集器通常安装在PLC控制电箱内，或者独立安装在弱电箱内。

1.4监控平台

将采集到的温度数据以报表、曲线、历史记录等方式呈现，为用户掌握温度数据提供准确的参考依据。

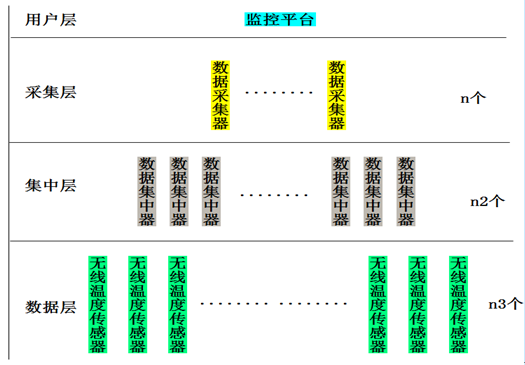

对于一个系统来说，一个监控平台可以负载多个数据采集器，一个数据采集器可以负载多个数据集中器，一个数据集中器可以负载多个温度传感器，整个系统架构为庞大的金字塔式，如下图所示。

二、无线温度采集器应用场景

常见应用场景有：

1.供热暖通领域的居民室内温度采集

2.养殖业畜舍温度监测

3.大棚种植棚内温度监测

4.食品加工行业流水线空气温度监测
