入户泵控制系统是什么？

在传统的供热系统中，每个热用户都安装有一个分户控制流量阀门，或者每个楼栋安装有一个分户控制流量阀门，在供暖初期，需要工程师或者调试人员对分户流量进行调节平衡，以确保每户或者每栋楼的回水温度大致相同，均衡各用热单元的供暖效果。调节的过程比较繁琐且漫长。

入户泵控制系统是一项颠覆性的改变，基本方法是去掉流量阀门，以入户变频泵代替，配合供回水温度控制，入户泵自动实时调节用户供热量。这个过程中不需要二网循环泵提供的入户压力，入户流量只由入户泵变频保证即可，变频温控的过程即是调节平衡的过程。

一、入户泵控制系统拓扑图

入户泵控制系统安装在热力控制室，在用户供回水管道上安装水温传感器，在回水管道上安装变频泵，控制柜挂墙安装，信号远程传输至云端平台，控制权限在热力公司，用户保留观察权限。

二、入户泵控制系统技术参数

1.尺寸：400mm*400mm*160mm

2.材质：1.2mm冷轧铁皮，喷塑

3.电源：AC220V±10%

4.工作环境：0~40℃，IP54，湿度≤40%，温度0~30℃，低粉尘，低电磁干扰，无振动

5.安装方式：壁挂式安装

6.IO信息：4AI2AO4DI4DO

7.控制精度：0.5%

8.产品重量：10kg

9.适用场合：各用户单元

三、入户泵控制系统功能简述

1.7寸彩色触摸屏人工对话界面，操作简单，汉语图文仿真显示；

2.入户泵控制系统采集室外温度、室内温度、供水温度、回水温度、运行频率；

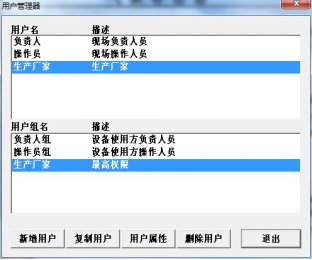

3.具有管理员、操作员、负责人三级操作权限，防止越权操作而导致供热事故；

4.系统支持智能气候补偿模式，支持设定温差模式，支持设定频率模式；

5.具有4条“室外温度-供水温度”补偿曲线；

6.支持每天按4个时间段选择不同控制模式，分别为智能气候补偿温差模式，恒温差模式，恒频率模式，并且每个时间段可以选择允许运行或者禁止运行；

7.支持传感器数据在线校正，免去现场传感器校正工作；

8.支持历史数据查看，系统默认历史存盘周期为10分钟一次，用户可以自行调节历史数据存盘周期。

9.支持运行曲线查看；

10.具有数据超上下限报警功能；

11.具有数据断电保持功能，控制器断电重启后无需再次设定运行参数；

12.支持数据远程监控平台，具有远程通信端口；

13.支持modbus标准协议，具有开放端口。

四、入户泵控制系统组成设备

1.室（内）外温度传感器

无线lora温度传感器，免去室内外布线施工的繁琐，减少对用户室内装修的改变。传感器采用3.6V锂电池，使用年限达8年，可USB口充电。

作用：采集室外温度。

2.水温传感器

量程：0℃~100℃；信号模式：4~20ma；感温元件：pt100；插深：50mm。

安装方式：贴片安装在供回水管道。

作用：采集供回水温度。

3.专用变频泵
