燃烧机气候补偿器
尺寸：500mm*400mm*160mm
重量：14kg
供电：AC220V
耗电：50W~70W
适用场合：锅炉房自控系统
燃烧机气候补偿器是什么
当前市场锅炉品牌众多，锅炉自控系统的完善程度良莠不齐，其温控手段大致为设定出水温度之后，由锅炉燃烧机自动控制出力大小，只要满足恒温输出即可。恒温输出固然比传统手工烧炉有了较大改进，然而在实际供热过程中，恒温输出也有不可忽视的缺点和不足。当室外温度发生变化时，建筑结构散热量必将发生变化，对热量的需求也随之改变，恒温输出显然不满足实际需求。燃烧机气候补偿器通过对燃烧机进行调节和控制，使用户供水温度时刻随室外温度变化而自动调节，使供热量与耗热量时刻处于平衡状态，避免了供水温度过高导致热量浪费，以达到用户室内温度相对稳定舒适的目的。燃烧机气候补偿器通过对燃烧机的比调仪、大小火烧嘴进行控制，以达到随气候变化而变负荷输出，此即为燃烧机气候补偿器面世的初衷。
一、燃烧机气候补偿器工作原理
室外温度发生变化时，气候补偿器通过对燃烧机进行调节和控制，使用户供水温度时刻随室外温度变化而自动调节，使供热量与耗热量时刻处于平衡状态，避免了供水温度过高导致热量浪费，以达到用户室内温度相对稳定舒适的目的。
锅炉燃烧机气候补偿器是专门用于锅炉直供系统的一款气候补偿器，是标准气候补偿器的升级版。
二、燃烧机气候补偿器技术参数
1.尺寸：500mm*400mm*160mm
2.材质：1.5mm冷轧铁皮，喷塑
3.电源：AC220V±10%
4.工作环境：0~40℃,IP54
5.安装方式：壁挂式安装
6.控制精度：0.5%
7.安装方式
为了保持用户室内温度恒定，室外温度降低时，燃烧机火力自动增大；室外温度升高时，燃烧机火力自动减小。室外温度由低变高时，火力切换顺序为“大火-小火-停止”；室外温度由高变低时，火力切换顺序为“停止-小火-大火”。
三、燃烧机气候补偿器功能简述
1.采集室外温度、供水温度、回水温度以及燃烧机火力开度或者大小火状态，控制燃烧机动作；
2.配置7寸人机对话触摸屏，800*480分辨率，图文仿真显示参数；
3.燃烧机火力手动给定或者自动补偿运行；

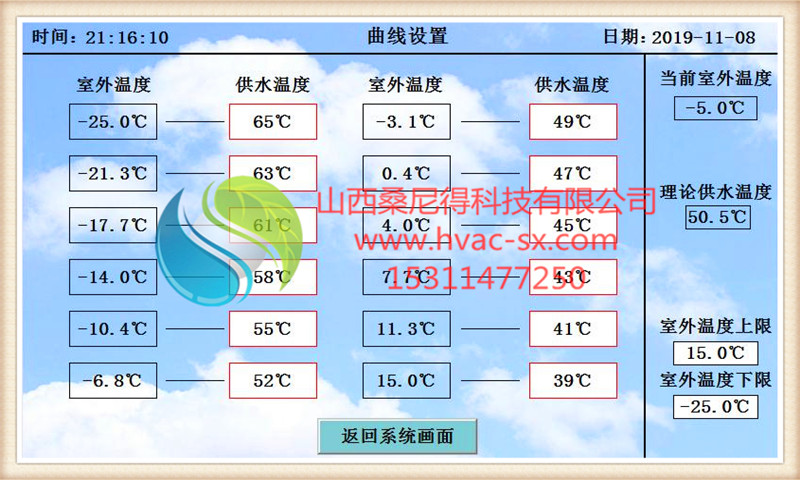

4.燃烧机气候补偿器支持四条补偿曲线，每条有12组“室外温度-水温”补偿关系点；

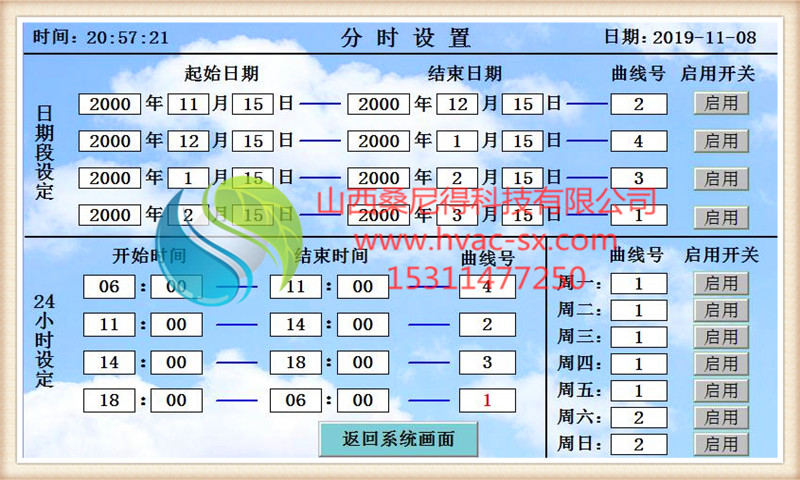

5.初寒/严寒/极端/末寒分时，24小时分时，一周七天分时曲线号选择；
6.具有三级权限操作功能：管理员、操作员、观察员；
7.具有参数超限报警并且自恢复；
8.具有历史数据浏览、保存以及U盘导出；
9.支持断电数据保持；
10.支持远程控制或就地运行，增加了系统的稳定性和灵活性；
11.支持热量、流量等智能仪表数据采集；
12.支持多种数据通讯模式：TCPIP网络、RS232/485/422等。
四、燃烧机气候补偿器配套设备

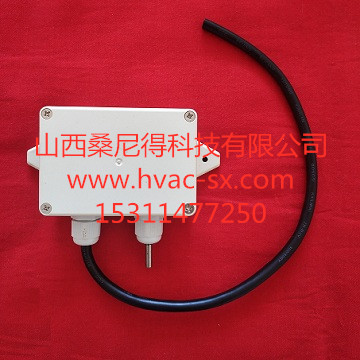

1.燃烧机气候补偿器专用室外温度传感器
量程：-50℃~50℃；信号模式：4~20ma；接线方式：两线制；感温元件：pt100；安装位置：室外壁挂。
作用：采集室外温度，作为气候补偿器的“气候”测点，是必不可少的。

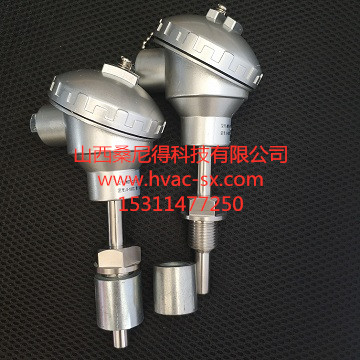

2.燃烧机气候补偿器专用水温传感器
量程：0℃~100℃；信号模式：4~20ma；感温元件：pt100；插深：50mm。
作用：采集供回水温度，其中供水温度作为控制目标，回水温度作为低温安全保护，即节能的同时要保证系统供热安全。
3.串口服务器
功能：以局域网网线方式实现就地与远程同步通讯，适用于换热站内有局域网分布的情况，设备与路由器联网，整个局域网内有权限的客户端皆可以对设备进行远程访问。
4.GPRS-DTU
功能：以广域网无线方式实现就地与远程同步通讯，适用于换热站内没有网络布置的情况，安装GPRS-DTU后只要有internet网络的地方都可以访问设备。
五、燃烧机气候补偿器节能分析
红色折线：传统人工手动控制；
红色曲线：气候补偿器自动温度补偿控制；
黄色曲线：气候补偿器自动状态回水温度；
绿色曲线：室外温度变化曲线；
自动气候补偿控制模式下，供水温度实时跟踪室外温度变化，保持回水温度与室内温度相对稳定平滑过渡，红色折线与红色曲线之间包围的面积为气候补偿节能空间。红色折线为传统司炉工24小时内手动调控4次的效果，由图可知，与燃烧机气候补偿器控制不具有可比性。
六、燃烧机气候补偿器实例分析
沈阳幸福家园小区供热面积123456平米。
冬季供热时长从11月15日至3月15日，共计120天，冬季室外平均温度-1.6℃。
在未进行燃烧机气候补偿器节能改造前，供热时间段内，随着气候环境变化，室内温度在19℃至22℃之间波动。
节能改造后，室内温度在18.5±0.5℃，即室内温度在18℃至19℃。
节能改造前，该小区每个供暖季消耗天然气1234560m3，已知该区域天然气价格为2.8元/GJ；则节能改造前该小区每个供暖季采暖费用为3456768元，燃烧机气候补偿器节能改造后，供暖季节约燃气费用总额为311109元。
由此可见，对于一般供热小区，仅仅需要一个供暖季即可将投入的改造成本收回。
